AXCL FAQ

模型benchmark

Benchmark 是了解硬件平台网络模型运行速度的最佳途径。以下数据基于 Raspberry Pi 5 Host 进行测试获取，仅供社区参考，不代表商业交付最终性能。

工况说明

更新时间：2024.11.22
工具链版本：Pulsar2 3.2-patch2
测试工具：axcl_run_model
Batch Size：1 或 8
单位：IPS（Image/Second）

由于不同 Host 其 memcopy、pcie 性能差异，因此 axcl_run_model 只统计网络模型在 Device 上的推理耗时

Vision Model

Models	Input Size	Batch 1(IPS)	Batch 8(IPS)
Inceptionv1	224	1073	2494
Inceptionv3	224	478	702
MobileNetv1	224	1508	4854
MobileNetv2	224	1366	5073
ResNet18	224	1066	2254
ResNet50	224	576	1045
SqueezeNet11	224	1560	5961
Swin-T	224	342	507
ViT-B/16	224	162	207
YOLOv5s	640	326	394
YOLOv6s	640	282	322
YOLOv8s	640	248	279
YOLOv9s	640	237
YOLOv10s	640	298
YOLOv11n	640	860
YOLOv11s	640	305
YOLOv11m	640	114
YOLOv11l	640	87
YOLOv11x	640	41

Audio Model

| Models | RTF | | ————- | —- | | Whisper-Tiny | 0.03 | | Whisper-Small | 0.18 | | MeloTTS | 0.04 |

LLM

Models	Prompt length（tokens）	TTFT（ms）	Generate（tokens/s)
Qwen2.5-0.5B	128	188	28

VLM

Models	Input Image	Image Encoder（ms）	Prompt length（tokens）	TTFT（ms）	Generate（tokens/s)
InternVL2-1B	448*448	4200	320	425	29

System Dump

axcl host sysdump 流程嵌入在axcl host fimware load 流程中；sysdump 有三个proc 节点文件:

/root # ls /proc/ax_proc/pcie/sysdump/
debug  path   size
/root # cat /proc/ax_proc/pcie/sysdump/debug
0
/root # cat /proc/ax_proc/pcie/sysdump/path
/opt
/root # cat /proc/ax_proc/pcie/sysdump/size
1073741824

:::{Note}

path：用来指定 dump 文件的路径
size：用来指定需要 dump 的大小
debug: 用来开关 dump 功能 :::

这三个节点可以根据需要进行修改：

开启 dump：echo 1 >debug (默认为disabled)
指定 path：echo -n /mnt >path (默认 path：/opt 注意: 一定要加 -n 去除echo自动带的 /n；并且保证路径目录有足够大的空间存储 dump 文件，否则部分数据丢失)
指定 size：echo 2097152 >size (默认 size: 1073741824 注意：echo 时传十进制数值)

当需要进行 system dump 时，可按如下步骤进行操作：

当子卡异常重启时，host 侧手动卸载 axcl_host.ko：
- arm host: rmmod axcl_host
- x86 host: modprobe -r axcl_host

打开 sysdump debug 开关

echo 1 >/proc/ax_proc/pcie/sysdump/debug

加载 axcl_host.ko
- arm host: insmod /soc/ko/axcl_host.ko
- x86 host: modprobe axcl_host

此时日志已经被 Dump 到 /proc/ax_proc/pcie/sysdump/path 指定的路径下了，比如默认的 /opt。

:::{Note} 以上操作卸载ko，会reset 所有子卡; 加载ko 会拉启所有子卡，并dump 有异常的子卡。

如果在业务执行过程中，某张子卡异常重启了，如只需dump 异常子卡数据，需要在应用代码中启动指定异常子卡，这个过程只会单独dump这张异常子卡数据，不会影响其它正常子卡运行。 :::

调整运行时库日志级别

Host的AXCL日志默认路径: /tmp/axcl/axcl_logs.txt，Device侧的日志默认路径：/opt/data/axclLog
Host和Device侧的AXCL 运行时库日志级别默认为info等级，支持通过json文件和API配置。
- json格式
```
{
	"log": {
		"host": {
			"path": "/tmp/axcl/axcl_logs.txt",
			"//   ": "0: trace, 1: debug, 2: info, 3: warn, 4: error, 5: critical, 6: off",
			"level": 2
		},
		"device": {
			"//   ": "0: trace, 1: debug, 2: info, 3: warn, 4: error, 5: critical, 6: off",
			"level": 2
		}
	}
}
```
  调用axclInit接口时，传入json的文件路径生效。
```
axclError ret = axclInit("./axcl.json");
```
- axclSetLogLevel接口更改Host的运行时库日志
```
axclSetLogLevel(3);
```
:::{Note} json文件支持更改Host侧的日志存放路径，日志级别以及Device侧的日志级别，而axclSetLogLevel接口只能动态更改Host侧的日志级别。 :::

调整PCIe传输DMA内存大小

AXCL运行时库(libaxcl_rt.so) PCIe传输DMA内存从CMA分配，对每个进程需要3块dma buf size的内存，即总大小 = 3 x dma buf size Bytes。

默认dma buf size大小为4MBytes，支持通过axcl.json配置，调用axclInit接口生效, json格式如下：

{
	"log": {
		"host": {
			"path": "/tmp/axcl/axcl_logs.txt",
			"//   ": "0: trace, 1: debug, 2: info, 3: warn, 4: error, 5: critical, 6: off",
			"level": 2
		},
		"device": {
			"//   ": "0: trace, 1: debug, 2: info, 3: warn, 4: error, 5: critical, 6: off",
			"level": 2
		}
	},
    "dma buf size": "0x200000"
}

如上所示，将dma buf size调整为2MBytes。

:::{Note}

应用根据实际业务需求和内存容量更改该参数，最小大小为1MBytes(0x100000)。
dma buf size 同时修改Host和Device的PCIe CMA缓存分配。

:::

调整 sysdump 时间戳

在 sysdump 后，sysdump 文件名时间戳可能不对，需要进行以下设置:

确认 RTC 是否设置为本地时区：

使用以下命令检查 RTC 是否设置为本地时区：timedatectl | grep RTC
将 RTC 设置为本地时区：

使用以下命令将 RTC 设置为本地时区：sudo timedatectl set-local-rtc 1
同步系统时间到 RTC：

如果需要，您可以将系统时间同步到 RTC：sudo hwclock --systohc

驱动安装

deb

缺少 linux-header

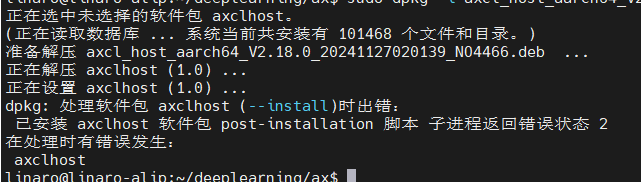

deb 安装时可能出现以下安装失败信息，一般导致安装失败原因是缺少linux-header-$(uname -r) 目录文件，导致安装时pcie driver 编译失败

../_images/faq_deb_install_1.png

安装失败后，会有安装文件保存，进入到/usr/src/axcl/drv/pcie/driver 手动编译确认是否编译有问题，

:::{Note}

# 主控芯片是x86架构的编译方法
make host=x86 clean all install
# 主控芯片是arm64架构的编译方法
make host=arm64 clean all install

:::

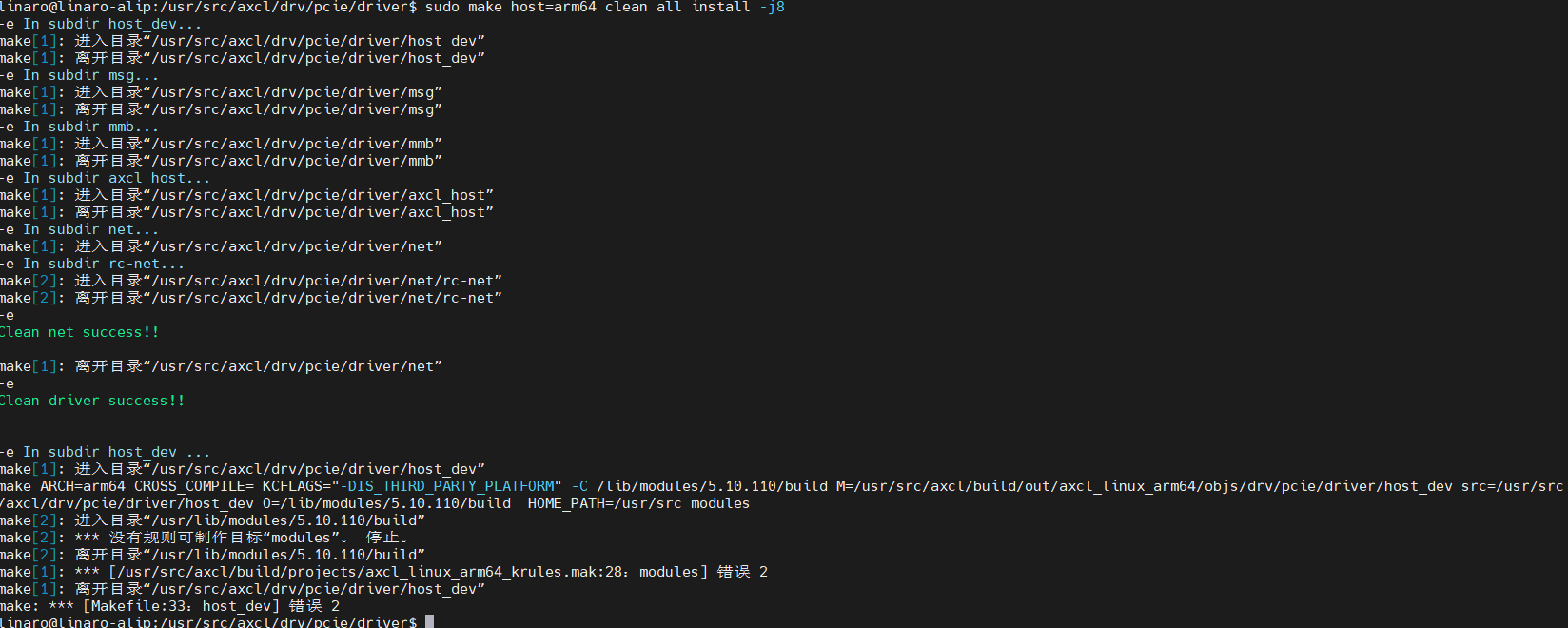

或者查看/usr/src/axcl 目录下是否有out 目录确认编译是否有问题，如下：

../_images/faq_deb_install_2.png

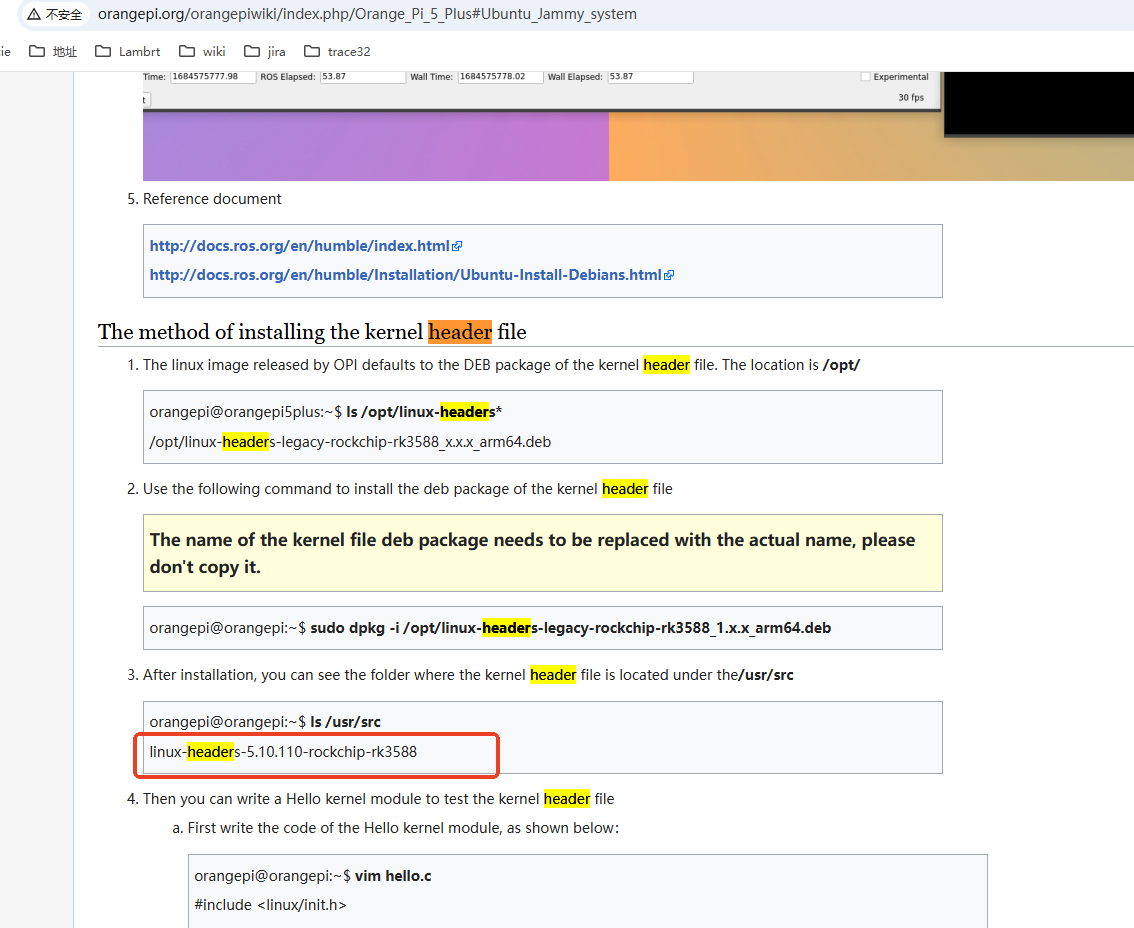

arm开发板： linux-header-$(uname -r) 一般由开发板厂商提供，可以去厂商官网查找说明，如下:

../_images/faq_deb_install_3.png

x86 pc：linux-header-$(uname -r) 可以通过apt 下载，sudo apt install kernel-headers-$(uname -r)

:::{Note}

如果第一次安装失败，如果不把第一次安装的残留文件清除，可能会导致后面的安装失败，清除步骤如下：

sudo rm -rf /var/lib/dpkg/info/axclhost.*
sudo rm dpkg -r axclhost

:::

设备内存布局

AX650N

 0x100000000
      |          Linux OS           |   ramdisk   |                    CMM                    |

DDR地址起始地址：0x100000000

ramdisk

分区大小 （rootfs/card/Makefile）：

$(HOME_PATH)/tools/mkext4fs/make_ext4fs -l 128M $(BUILD_PATH)/out/$(PROJECT)/images/rootfs.ext4 $(BUILD_ROOT_DIR)/rootfs
$(HOME_PATH)/tools/mkext4fs/make_ext4fs -l 128M -s $(BUILD_PATH)/out/$(PROJECT)/images/rootfs_sparse.ext4 $(BUILD_ROOT_DIR)/rootfs

**内核DTS ramdisk配置 ** (kernel/linux/linux-5.15.73/arch/arm64/boot/dts/axera/AX650_card.dts)

字段	说明	示例
reg	<起始地址高32位起始地址低32位大小高32位大小低32位>	`<0x1 0x40000000 0x0 0x8000000>` 起始地址0x140000000, 大小 0x8000000 (128MB)
addr	<起始地址高32位起始地址低32位>	`<0x1 0x40000000>` 起始地址0x140000000
size	<大小高32位大小低32位>	`<0x0 0x8000000>` 大小 0x8000000 (128MB)

子卡固件rootfs的下载地址 (tools/mkaxp/AX650X_card_pac.xml) Base: ramdisk的地址

<Img flag="1" name="ROOTFS" select="1">
			<ID>ROOTFS</ID>
			<Type>CODE</Type>
			<Block>
				<Base>0x140000000</Base>
				<Size>0x0</Size>
			</Block>
			<File>rootfs.ext4</File>
			<Auth algo="0" />
			<Description>Download ROOTFS image file</Description>
</Img>

Makefile (build/projects/AX650_card.mak)
- OS_MEM: OS+ramdisk的总大小
- CMM_POOL_PARAM： CMM的partiton分区名；flag（= 0）；起始地址；partition总大小。其中起始地址 = LinuxOS + ramdisk的偏移地址

4+4 8G推荐配置

Linux OS	ramdisk	CMM
1024MB	128MB	7040MB

kernel/linux/linux-5.15.73/arch/arm64/boot/dts/axera/AX650_card.dts：
		ramdisk_mem@140000000 {
			compatible = "axera, ramdisk";
			reg = <0x1 0x40000000 0x0 0x8000000>;
			addr = <0x1 0x40000000>;
			size = <0x0 0x8000000>;
			no-map;
		};

build/projects/AX650_card.mak：
# OS:RAMDISK:CMM
OS_MEM         := mem=1152M
# cmm memory config
CMM_POOL_PARAM := anonymous,0,0x148000000,7040M

tools/mkaxp/AX650X_card_pac.xml：
		<Img flag="1" name="ROOTFS" select="1">
			<ID>ROOTFS</ID>
			<Type>CODE</Type>
			<Block>
				<Base>0x140000000</Base>
				<Size>0x0</Size>
			</Block>
			<File>rootfs.ext4</File>
			<Auth algo="0" />
			<Description>Download ROOTFS image file</Description>
		</Img>

2+2 4G推荐配置

Linux OS	ramdisk	CMM
1024MB	128MB	2944MB

kernel/linux/linux-5.15.73/arch/arm64/boot/dts/axera/AX650_card.dts：
		ramdisk_mem@140000000 {
			compatible = "axera, ramdisk";
			reg = <0x1 0x40000000 0x0 0x8000000>;
			addr = <0x1 0x40000000>;
			size = <0x0 0x8000000>;
			no-map;
		};

build/projects/AX650_card.mak：
# OS:RAMDISK:CMM
OS_MEM         := mem=1152M
# cmm memory config
CMM_POOL_PARAM := anonymous,0,0x148000000,2944M

tools/mkaxp/AX650X_card_pac.xml：
		<Img flag="1" name="ROOTFS" select="1">
			<ID>ROOTFS</ID>
			<Type>CODE</Type>
			<Block>
				<Base>0x140000000</Base>
				<Size>0x0</Size>
			</Block>
			<File>rootfs.ext4</File>
			<Auth algo="0" />
			<Description>Download ROOTFS image file</Description>
		</Img>

SDK 编译

HOST

cd 进入目标文件夹，比如sample

x86_x64: make host=x86 clean && make host=x86 all install -j128
arm64 : make host=arm64 clean && make host=arm64 all install -j128
ax650N : make clean && make all install -j128

编译输出路径：

/axcl/out$ tree -L 1
.
├── axcl_linux_arm64
├── axcl_linux_ax650
└── axcl_linux_x86

PCIe drvier 编译示例:

root@axcnshbussrv06p:~/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/drv$ make host=x86 clean && make host=x86 all install -j128
In subdir pcie...
make[1]: Entering directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/drv/pcie'
In subdir driver...
... ...
In subdir host_dev ...
make[3]: Entering directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/drv/pcie/driver/host_dev'
make ARCH=x86 CROSS_COMPILE= KCFLAGS="-DIS_THIRD_PARTY_PLATFORM" -C /lib/modules/5.4.0-150-generic/build M=/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev src=/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/drv/pcie/driver/host_dev O=/lib/modules/5.4.0-150-generic/build  HOME_PATH=/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477 modules
make[4]: Entering directory '/usr/src/linux-headers-5.4.0-150-generic'
  CC [M]  /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev/ax_pcie_dev_host.o
  CC [M]  /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev/ax_pcie_opt.o
  CC [M]  /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev/ax_pcie_proc.o
  CC [M]  /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev/ax_pcie_msg_transfer.o
  CC [M]  /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev/version.o
  LD [M]  /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/drv/pcie/driver/host_dev/ax_pcie_host_dev.o
  Building modules, stage 2.
  MODPOST 1 modules
  CC [M]

sample编译示例：

root@axcnshbussrv06p:~/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample$ make host=x86 clean && make host=x86 all install -j128
In subdir runtime...
make[1]: Entering directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/runtime'
make[1]: Leaving directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/runtime'

... ...

In subdir transcode...
make[2]: Entering directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/ppl/transcode'
 INSTALL   /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/sample/ppl/transcode/axcl_sample_transcode launch_transcode.sh to /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/out/axcl_linux_x86/bin/
make[2]: Leaving directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/ppl/transcode'

Install /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/ppl success!!

make[1]: Leaving directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/ppl'

In subdir x86app...
make[1]: Entering directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/x86app'
 INSTALL   /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/build/out/axcl_linux_x86/objs/sample/x86app/axcl_demo /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/x86app/bin/* to /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/out/axcl_linux_x86/bin/axcl_demo
make[1]: Leaving directory '/home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample/x86app'

Install /home/root/customer/AX650_SDK_V2.18.0_20241202130208_NO4477/axcl/sample success!!

DEVICE

cd build 进入SDK根目录下的build目录，注意不是axcl/build
make p=AX650_card clean all install -j128
deb, rpm生成路径：build/out
